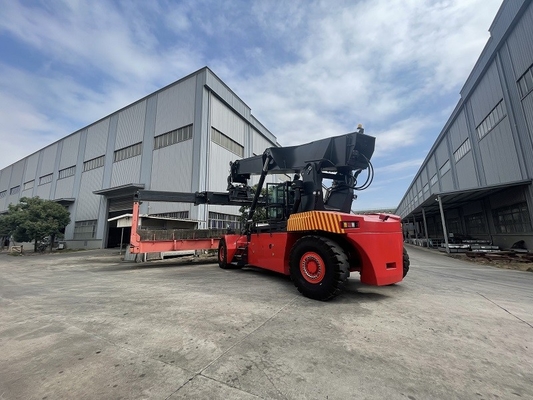

Tải trọng 45 tấn CUMMINS QSM11-330 Máy xếp container tiếp cận cho bến / cảng

Tiếp cận Stackers 45 tấn để xếp các thùng chứa nặng trong cảng Wharf

RS series Reach Stackers 45 TON được sử dụng rộng rãi trong các cảng và trạm trung chuyển đường sắt để xếp và chuyển các container nặng 20ft & 40 ft, giá rẻ, hiệu quả cao.

Ưu điểm cho SLD 45 tấn container tiếp cận xếp chồng như sau:

1, Các bộ phận chính sử dụng nhập khẩu các thương hiệu nổi tiếng.Ví dụ, động cơ nhãn hiệu CUMMINS của Mỹ, bộ truyền động nhãn hiệu ZF của Đức, trục dẫn động và trục lái nhãn hiệu Kessler của Đức, hệ thống thủy lực Linde đẳng cấp thế giới, hệ thống điều khiển CANBUS nhãn hiệu Mỹ Parker, v.v.

2, Cabin rộng rãi áp dụng thiết kế tiện dụng mới nhất, thiết kế cabin chắc chắn để đảm bảo sự an toàn và thoải mái cho người vận hành.Với phím điều khiển đa chức năng, điều hòa làm mát, v.v.

3, Màn hình màu lớn hiển thị thông tin nhập khẩu, Nó có thể được sử dụng như một bảng chẩn đoán lỗi nhỏ, giúp người vận hành làm việc hiệu quả cao.

4, Cần được làm bằng thép tấm có độ bền kéo cao (có thể chịu 70kg / mm2).

5, Tốc độ nâng cao hơn: vận tốc nâng tăng 50% khi tải 31 tấn so với các loại khác

thương hiệu nổi tiếng (Konecrane, Kalmar, Sany).

Toàn tải: 0,28m / s (45 tấn)

Tải trọng bình thường: 0,39m / s (31 tấn)

Tốc độ truyền động: 25Km / h

Áp suất làm việc: 310bar


• ĐẶC TRƯNG
  Mô hình		SLDR450
  Bộ nguồn		Dầu diesel
  Loại hoạt động		Tài xế ngồi
  Khả năng chịu tải (L1, L2, L3)	Q (kg)	45000/31000/16000
  Tải trọng tâm, hàng đầu tiên (L1)	c (mm)	1800
  Trung tâm tải, hàng thứ hai (L2)	C (mm)	3860
  Trung tâm tải, hàng thứ ba (L3)	C (mm)	6400
  Tâm trục đến tâm máy rải (cao L1-1 / 2)	x (mm)	2800
  Chiều dài cơ sở	y (mm)	6400
  KÍCH THƯỚC
  Góc nâng bùng nổ, nâng cao / hạ thấp	α / β (/ °)	61/0
  Chiều cao cần giảm xuống	h1 (mm)	4945
  Chiều cao nâng (L1, L2, L3)	h3 (mm)	15900/14100/11350
  Chiều cao, cần kéo dài	h4 (mm)	19000
  Chiều cao của cabin	h6 (mm)	3900
  Chiều cao, chỗ ngồi của người điều hành	h7 (mm)	2840
  Chiều cao khớp nối kéo	h10 (mm)	600
  Chiều cao khóa xoắn giảm xuống	h13 (mm)	1495
  Chiều dài tổng thể với máy rải	l1 (mm)	11618
  Tổng chiều dài	l2 (mm)	8410
  Chiều rộng tổng thể	b1 / b2 (mm)	4180/3400
  Chiều rộng của máy rải 20 '/ 40'	b3 (mm)	6050/12150
  Giải phóng mặt bằng tối thiểu.	m1 (mm)	345
  Khoảng sáng gầm xe, trục cơ sở trung tâm	m2 (mm)	350
  Xếp chồng lên nhau các container 20 '	Ast (mm)	10225
  Xếp chồng lên nhau container 40 'bán kính quay vòng	Ast (mm)	13050
  Tối thiểu.khoảng cách điểm xoay	Wa (mm)	8605
  Tối thiểu.khoảng cách điểm xoay	b13 (mm)	3400
  Sải bánh xe, bánh trước	b10 (mm)	3030
  Sải bánh xe, bánh sau	b11 (mm)	2786
  TRỌNG LƯỢNG
  Trọng lượng (không tải / đầy)	Kilôgam	71400/116400
  Tải trên trục truyền động (không tải / đầy)	Kilôgam	36400/101900
  Tải trên trục lái (không tải / đầy)	Kilôgam	35000/14500
  MÀN BIỂU DIỄN
  Tốc độ di chuyển (không tải / đầy)	Km / h	25/21
  Khả năng phân chia (không tải / đầy)	%	30 / 28,8
  Lực kéo (không tải)	Kn	408
  Tốc độ nâng (không tải / đầy)	bệnh đa xơ cứng	0,39 / 0,28
  Giảm tốc độ (không tải / đầy)	bệnh đa xơ cứng	0,39 / 0,39
  CABIN
  Cabin đóng có thể di chuyển được
  Được trang bị A / C, chức năng làm mát / sưởi ấm
  Độ ồn ở ghế lái	dBA	74
  ĐỘNG CƠ
  Nhãn hiệu		CUMMINS
  Loại		QSM11
  Cylinder no./displacement		6/10820 cm3
  Công suất định mức @ tốc độ định mức		250kw @ 2100 vòng / phút
  Tối đamomen xoắn		1674Nm @ 1500 vòng / phút
  Dòng định mức của máy phát điện		150A
  Pin		24V
  TRUYỀN TẢI
  Nhãn hiệu		ZF / 5WG261 TỰ ĐỘNG
  Loại		Tự động thay đổi / khóa liên động
  Loại ly hợp		Công cụ chuyển đổi mô-men xoắn
  Hộp số không.		5F / 3R
  LỐP XE
  Bánh lái		18,00-25 40PR
  Tay lái		18,00-25 40PR
  Loại		Khí nén
  Sức ép		10 thanh
  Số lượng, phía trước / phía sau		4/2
  KHẢ NĂNG TÂN TĂNG
  Thùng dầu thủy lực	L	800
  Bình xăng	L	500
  Ổ TRỤC
  Nhãn hiệu		Kessler / Đức
  Mô hình		D102PL341
  TRỤC LÁI
  Nhãn hiệu		Kessler / Đức
  Mô hình		L102
  Hệ thống lái		Xi lanh hành động kép
  HỆ THỐNG PHANH
  Phanh dịch vụ		Đĩa ướt thủy lực
  Phanh tay		Phanh đĩa nhả bằng điện, được kích hoạt khi tắt nguồn
  HỆ THỐNG THỦY LỰC
  Bơm piston đôi
  Tối đaáp suất: 310 bar
  Hệ thống cảm biến tải
  Bộ làm mát thủy lực với động cơ điện
  Bình dầu phanh riêng
  BOOM
  2x xi lanh nâng hành động kép
  1x xi lanh mở rộng hành động kép
  SPREADER
  Xử lý các thùng chứa ISO 20'-40 '
  Xylanh giảm chấn 2x	Hệ thống phanh & hộp số 2x
  Nhãn hiệu	SP45
  Xoay độ	-105 ° / + 195 °
  Sideshift	-800 / + 800mm
  AN TOÀN XE TẢI
  Hệ thống hiển thị lỗi
  Hệ thống quầy cho container
  Hệ thống cân (độ chính xác thấp)
  Hệ thống chống quá tải điện
  Hệ thống điều khiển can-bus đầy đủ
  Hướng sang số liên động
  Phanh đỗ xe được kích hoạt khi tắt nguồn
  Chuyển đổi chỗ ngồi
  AN TOÀN CHO MÁY XOAY CHIỀU
  Chỉ khóa / mở khóa sau khi hạ cánh chính xác
  Chỉ nâng / hạ khi 4 chốt vặn trên cùng một vị trí
  Công tắc giới hạn xoay chống cắt
